Ventilatore di estrazione di fumo a doppia presa
Caratteristiche:
1- il volute seleziona la piastra di acciaio laminata a freddo di alta qualità o la piastra di acciaio galvanizzata in pentola, o la piastra di acciaio con il sistema di saldatura a piega o con la forma del tipo di bocca.La sua linea è la curva a spirale logaritmicaIl rapporto tra sollevamento e resistenza è buono.
2.La presa d'aria del ventilatore può essere posizionata a 0°, 90°, 180°, 270° in quattro tipi di fasi, come nella tabella seguente.
3. Prima del disco centrale della girante, lato della piastra, la lama curva circolare dell'arco è la formazione di rampa, l'assemblaggio della girante utilizza i rotoli del nit.Il grado di qualità dell'equilibrio transitorio della girante è il G5Livello.6.
4.L'asse principale utilizza l'acciaio al carbonio di alta qualità per produrre e per passare attraverso la raffreddatura e la temperazione, la fosforizzazione e la prevenzione della ruggine, le prestazioni di sicurezza sono buone.
5. l'ingresso utilizzare la piastra d'acciaio di alta qualità dopo la formazione di filatura, garantito che l'aria entra nella girante per importare la sezione uniformemente, riduce il flusso di perdere notevolmente,aumenta l'efficienza della girante.
6.Il soffiatore d'aria utilizza parti esterne del rotore a basso rumore, motore asincrono trifase.Il girante si installa nella copertura esterna della macchina elettrica, ruota l'azionamento diretto del rivestimento esterno della macchina elettrica.il cambiatore di frequenza., la regolazione della velocità senza gradini e così via, adatta la richiesta variabile di carico del sistema.
Specifica del prodotto e parametro tecnico:
| Specificità | parametro tecnico | | Specificità | parametro tecnico |
| Portata della capacità corrente (m)3/h) | Intera portata di pressionePA | Scopo del rumore | Potenza delle macchine elettricheKW | Portata della capacità corrente (m)3/h) | Intera portata di pressionePA | Copertura della pressione intera | Potenza delle macchine elettricheKW |
| DWF2.5S-6 | 1300-2200 | 130-210 | 62-64 | 0.2 | DWF3.5N-6 | 3300-700 | 380-440 | 68-71.5 | 1.5 |
| DWF2.5M-6 | 1800-2700 | 150-220 | 61.5-64.5 | 0.25 | DWF3.5S-4 | 3600-5200 | 695-930 | 77-77.98 | 1.8 |
| DWF2.5L-6 | 1800-3600 | 120-220 | 63-66 | 0.32 | DWF3.5N-4 | 5100-7400 | 545-848 | 76-78.5 | 3 |
| DWF2.5M-4 | 2100-2900 | 260-370 | 66-68.5 | 0.55 | DWF3.5L-4 | 5900-11000 | 485-800 | 78-78.5 | 4 |
| DWF2.5L-4 | 2800-3500 | 340-430 | 67.5-70 | 0.55 | DWF3.55L-6B | 4000-8800 | 350-460 | 72-73 | 1.8 |
| DWF3.0L-6 | 3000-4600 | 210-320 | 68.5-69.5 | 0.55 | DWF4.0M-6B | 5100-12000 | 410-520 | 73.5-76 | 3 |
| DWF3.0L-4 | 3500-4500 | 550-620 | 70.5-72 | 1.1 | DWF4.5M-6 | 9600-13000 | 510-620 | 76.8-77.5 | 4 |
| DWF3.5S1S2-6 | 3500-5000 | 270-410 | 66.5-68.5 | 1.1 | DWF5.0M-6 | 4500-16000 | 480-786 | 76.5-78.6 | 9 |
| DWF3.5S3-6 | 3300-5200 | 409-440 | 69-71 | 1.1 | DWF5.5M-6 | 12000-21000 | 780-1100 | 82-87 | 11 |

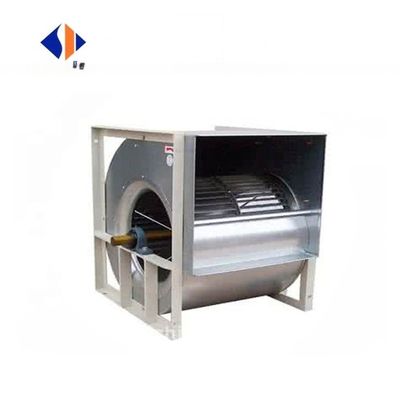

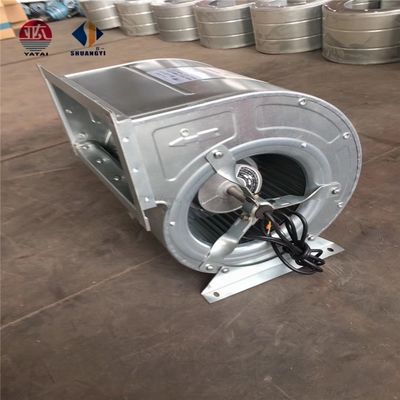

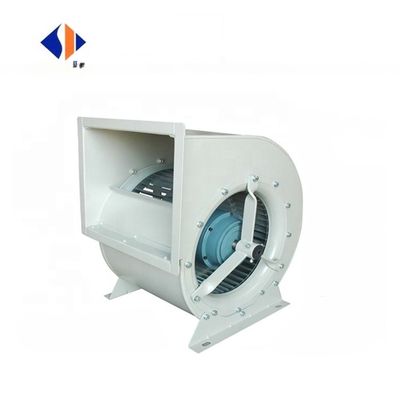

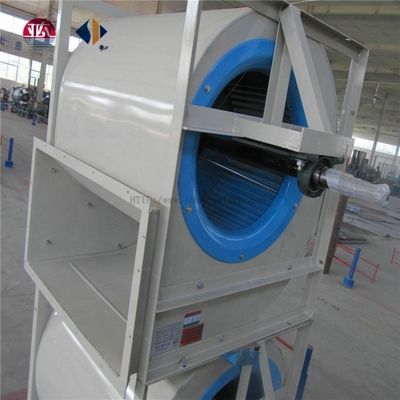

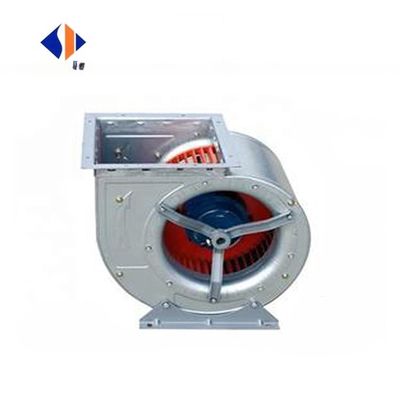

Immagini mostrano il ventilatore del condizionatore
Informazioni sulle società
Jinan Shuangyi Environment Engineering Co., Ltd. (Shuangyi)I nostri prodotti principali sono torri di raffreddamento, serbatoi d'acqua, ventilatori d'aria, condotte di ventilazione, valvole ignifughe, valvole di estraczione di fumo,strutture di laboratorio e materiali compositi.
